Замена ГРМ Fiat Ducato 2,8 D; Ducato 2,8 TD

Замена ГРМ Fiat Ducato 2,8 D; Ducato 2,8 TD

Замена ГРМ Fiat Ducato 2,8 D; Ducato 2,8 TD

Год    1997-2002
Двигатель    8140.63, 8140.43

Периодичность замены
до 2000 г.:
Замена-    115 000 км или через 6 лет.
с 2001 г.:
Проверка    - 58 000 км.
Замена -    115 000 км или через 5 лет.
Обрыв ремня

Повреждение двигателя - ДА

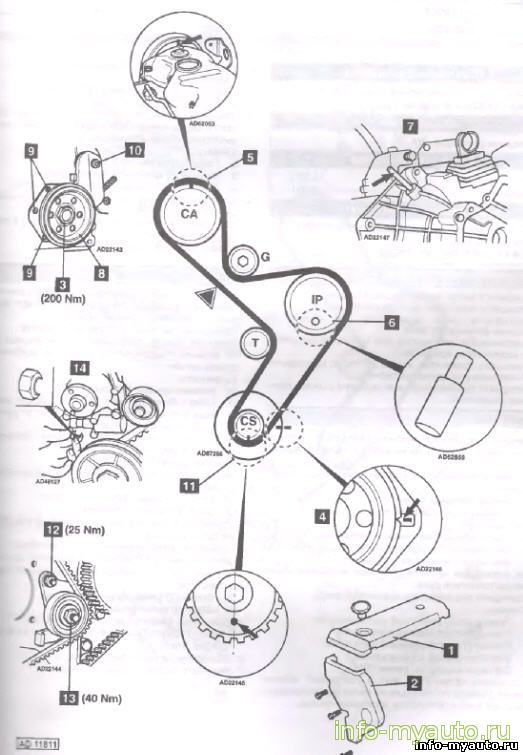

Снятие ремня

1.    Снимите:

□    Правое переднее колесо.

□    Правый брызговик.

□    Нижнюю защиту двигателя.

□    Ремень привода навесных агрегатов.

□    Шкив водяного насоса

□    Крышку маслозаливной горловины.

□    Верхнюю крышку двигателя (1).

□    Верхнюю крышку (2) ремня привода ГРМ.
2.    Ослабьте болт (3) шкива коленчатого вала
3.    Подведите поршень первого цилиндра в ВМТ, совместив метку (4) с репером.

4.    Проверьте совмещение метки (5) распределительного вала с репером на клапанной крышке.

5.    Заведите в зубчатый шкив ТНВД установочный палец (6).

6.    Заведите в маховик установочный палец (7).

7.    Снимите:

□    Болт (3).

□    Шкив (8) коленчатого вала.

□    Болты (9).

□    Гайку (10) крепления нижней крышки ремня ГРМ.

8.    Убедитесь в том, что метка (11) на коленчатом вал1» расположена в положении "6 часов".

9.    Ослабьте гайки (12) и (13) натяжителя.

10.    С помощью рычага отведите натяжитель от ремня и заблокируйте его фиксатором (14).

11.    Снимите ремень привода ГРМ.

Установка ремня

1.    Проверьте совмещение меток (11) и (5) с реперами.

2.    Проверьте правильность установки пальца (7) в маховик.

3.    Проверьте правильность установки пальца (6) в THBjL

4.    Проверьте правильность установки фиксатора (14) натяжителя.

5.    Наденьте ремень против часовой стрелки, начиная о» коленчатого вала и без слабины в ведущей ветви.

6.    Снимите:

□    Фиксатор (14).

□    Установочный палец (7) маховика.

□    Установочный палец (6) ТНВД.

7.    Проверните коленчатый вал на два оборота по часовой стрелке.

8.    Заведите в маховик установочный палец (7).

9.    Проверьте совмещение меток (11) и (5) с реперами.

10.    Проверьте свободу установки пальца (6) в ТНВД.
11.    Затяните гайку (13) натяжителя моментом 40 Н м.

12.    Затяните гайку (12) натяжителя моментом 20 Н-м.

13.    Снимите установочный палец (6),

14.    Нажмите на ремень в месте, указанном стрелкой, усилием 10 кг: прогиб ремня должен составить 7 - 8 мм

15.    Установите демонтированные детали в порядке, обратном снятию.

16.    Затяните болт (3) шкива коленчатого вала моментом 200 Н м
