Замена ГРМ KIA Sportage 2,0 16V Двигатель FE DOHC

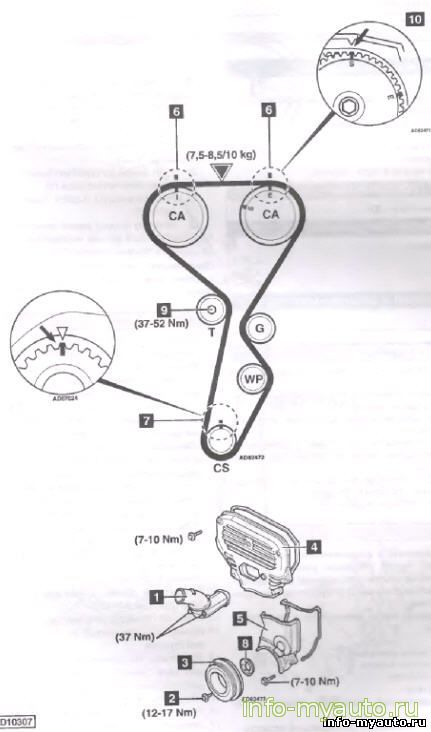

Снятие ремня KIA Sportage

1.    Слейте охлаждающую жидкость.

2.    Снимите:

□    Ремни привода навесных агрегатов.

□    Вентилятор радиатора и кронштейн.

□    Корпус термостата (1).

□    болты (2) шкива коленчатого вала.

□    Шкив (3) коленчатого вала.

□    Верхнюю крышку (4) ремня привода ГРМ.

□    Нижнюю крышку (5) ремня привода ГРМ.

3.    Установите поршень первого цилиндра в ВМТ. Проверьте совмещение меток (6) и (7) с реперами.

4.    Снимите направляющую шайбу (8) ремня.

5.    Ослабьте болт (9) натяжителя.

6.    Отведите натяжитель от ремня и слегка затяните болт (9).

7.    Снимите ремень привода ГРМ.

Установка ремня KIA Sportage

1.    Проверьте совмещение меток (6) и (7) с реперами.

2.    Наденьте ремень против часовой стрелки, начиная от коленчатого вала, без слабины в ведущей ветви.

3.    Ослабьте болт (9) натяжителя. Проверните коленчатый вал на два оборота. Проверьте совмещение меток (6) и (7) с реперами.

4.    Если метки не совпадают, то повторите процедуру натяжения.

5.    Проверните коленчатый вал до совмещения метки (10) "S" на выпускном распределительном валу с репером.

6.    Затяните болт (9) натяжителя моментом 37 - 52 Н-м.

7.    Проверьте прогиб ремня под усилием в 10 кг в месте указанном стрелкой.

8.    Прогиб должен составить 7,5 - 6,5 мм.

9.    Установите демонтированные детали в порядке, обратном снятию.

10.    Затяните болты (2) шкива коленчатого вала моментом 12-17 Н м.

11.    Заполните систему охлаждения.
