Подключение сигнализации на Ниссан Патфайндер 4

  • 1557 Просмотров

сигнализация ниссан патфайндер

Точки подключения на Ниссан Патфайндер в кузове R52 с 2014 года в комплектации с системой старт стоп и автоматической коробкой передач

Устанавливаем сигнализацию с автозапуском старлайн а93 и бесключевым обходчиком

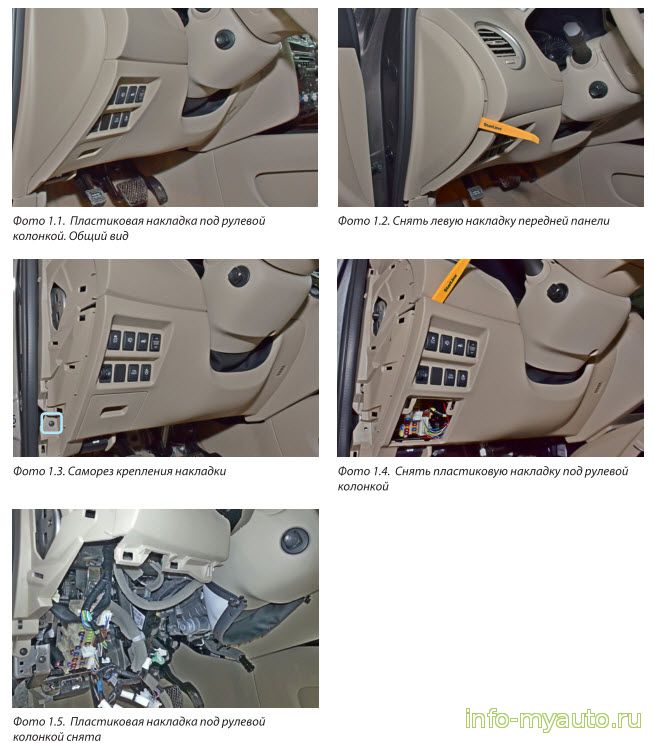

Снять пластиковую накладку под рулевой колонкой. Для этого необходимо сначала снять левую боковую накладку передней панели (крепление на защёлках). Затем отвернуть саморез и снять пластиковую накладку под рулевой колонкой (на защёлках).

разбираем панель Ниссан Патфайндер

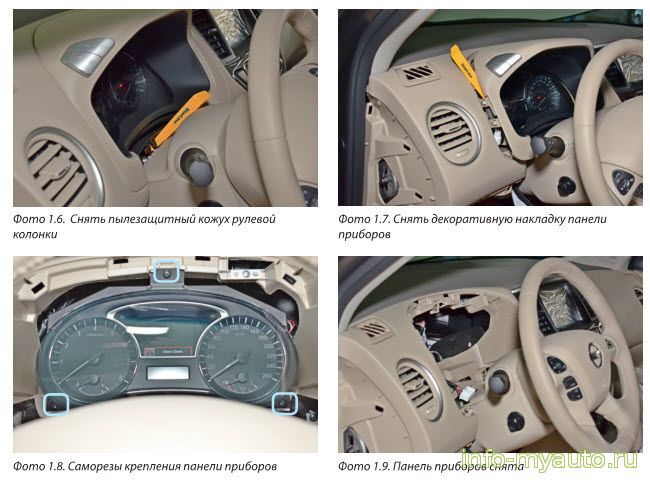

Снять панель приборов. Для этого сначала снять пылезащитный кожух рулевой колонки. Затем снять декоративную накладку панели приборов (на защёлках), отсоединив разъёмы. Далее отвернуть три самореза крепления панели и снять её, отсоединив разъёмы.

разбираем панель Ниссан Патфайндер

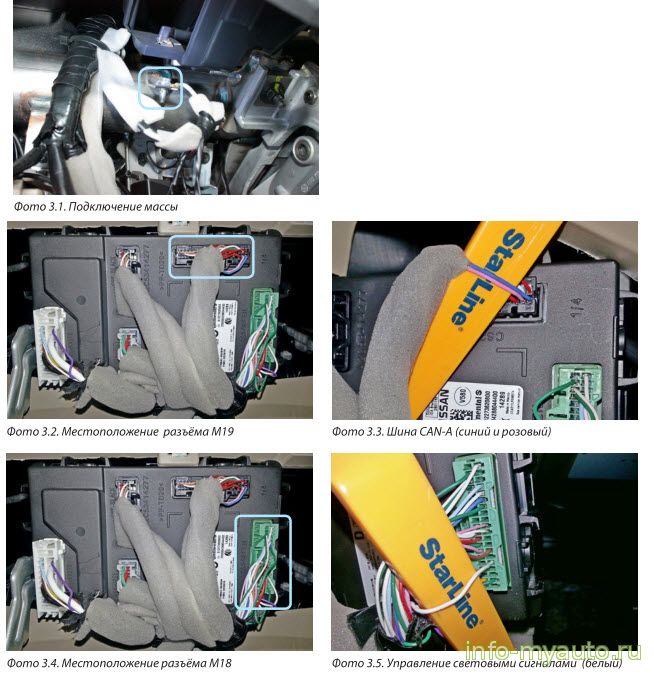

Подключение массы StarLine в штатное место.

подключаем массу Ниссан Патфайндер

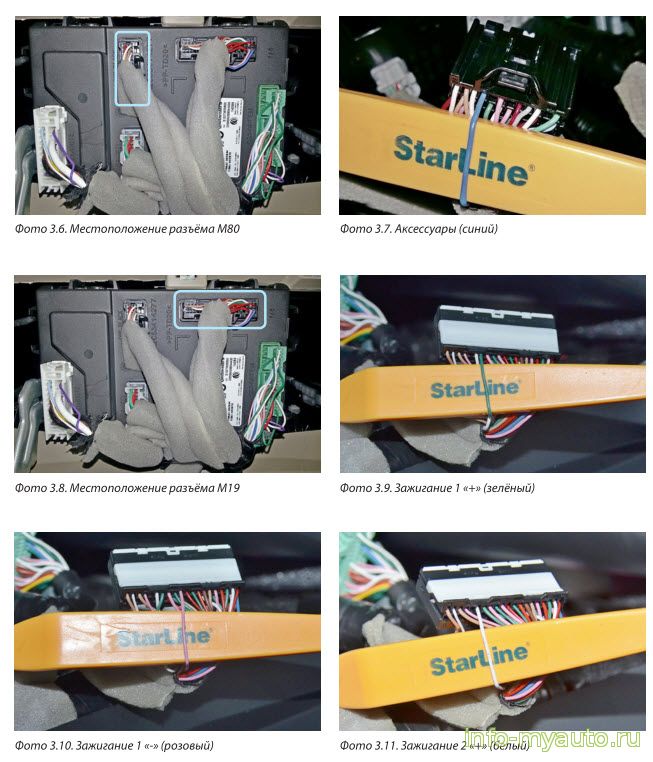

Подключение шины CAN-А в жгуте чёрного разъёма М19 блока BCM.

зажигание Ниссан Патфайндер

На блоке ВСМ в жгуте зелёного разъёма М18 подключить альтернативное управление аварийной сигнализацией. В случае использования данного подключения необходимо отключить управление световыми сигналами в настройках CAN-интерфейса.

стартер Ниссан Патфайндер

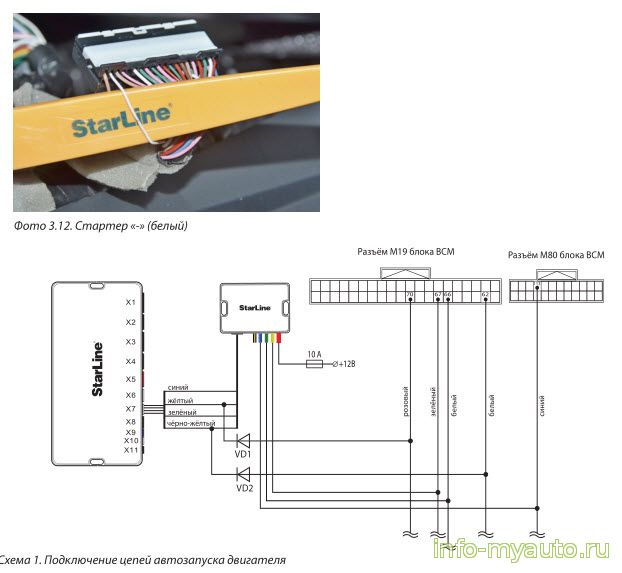

В жгутах разъёмов М19 и М80 блока ВСМ, выполнить подключение цепей автозапуска двигателя согласно Схеме 1

блок ipdm Ниссан Патфайндер

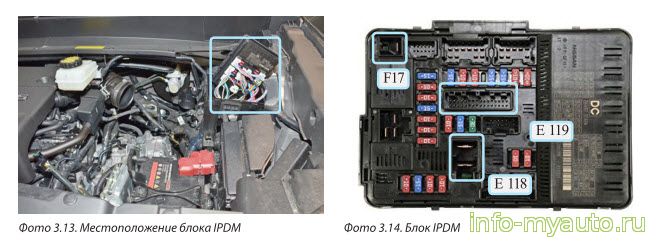

В жгутах разъёмов F17, E118 и Е119 блока IPDM, расположенного под капотом, выполнить подключение цепей управления стартером согласно Схеме 2

статус парковки Ниссан Патфайндер

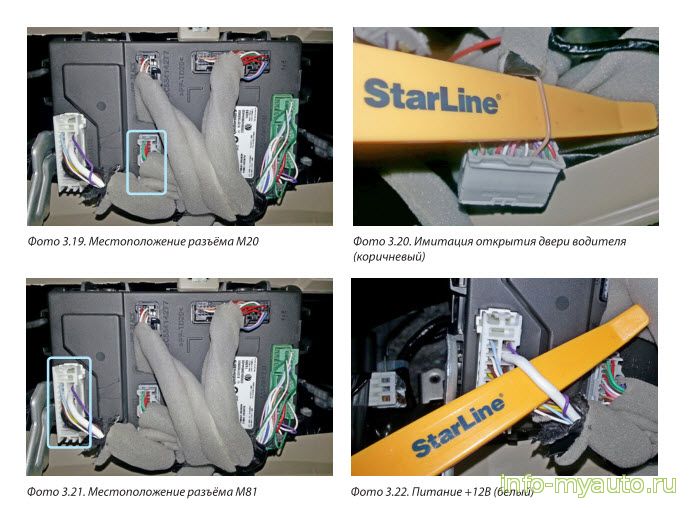

Для блокировки рулевого вала после окончания автозапуска выполнить подключение имитации открытия двери водителя. Для этого подключить жёлто-белый провод разъёма Х3 к коричневому проводу в жгуте серого разъёма М20 блока BCM

управление стартером Ниссан Патфайндер

питание 12В Ниссан Патфайндер

Подключение питания силового модуля автозапуска  в жгуте белого разъёма М81 блока BCM
