Устанавливаем на Киа Сид GSM модуль M32 с автозапуском

  • 905 Просмотров

киа сид точки подключения

Схема подключения gsm сигнализации на Киа Сид в кузове JD с 2012 года в комплектации с механикой или автоматом

Старлайн М32Т позволяет отслеживать местоположение оп gsm станциям и запускать двигатель из любого места, для обхода штатного иммо используется бесключевой обход по Lin

Разбираем панель Киа Сид

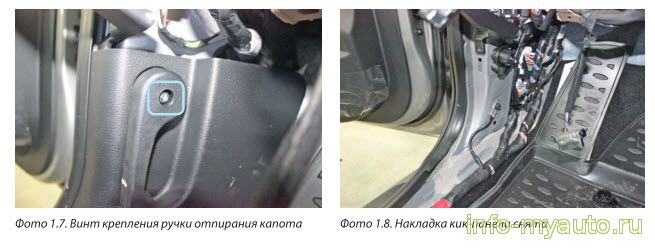

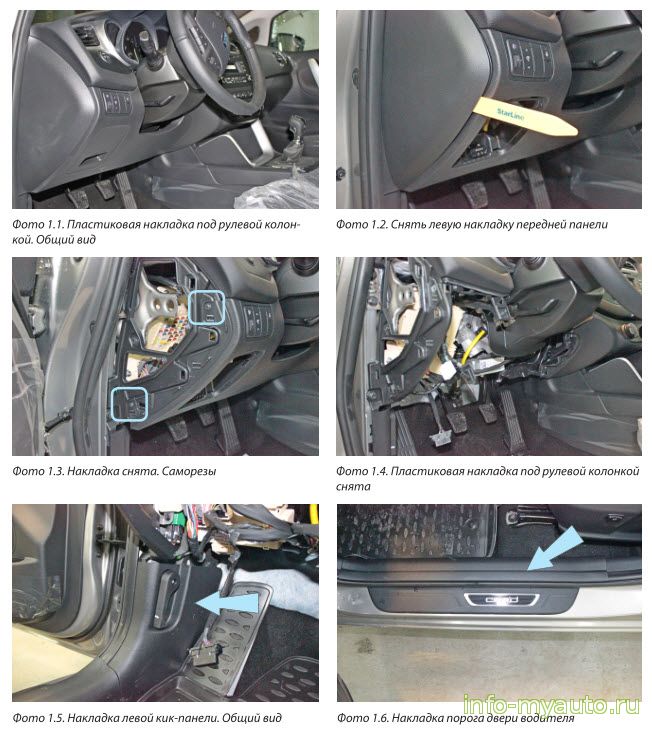

Снять левую боковую накладку передней панели (на защёлках), отвернуть два самореза за ней и снять пластиковую накладку под рулевой колонкой (крепление на защёлках). Затем снять накладку порога двери водителя, отвернуть винт крепления ручки отпирания капота и снять накладку левой кик-панели (на защёлках).

Разбираем панель Киа Сид

Разбираем панель Киа Сид

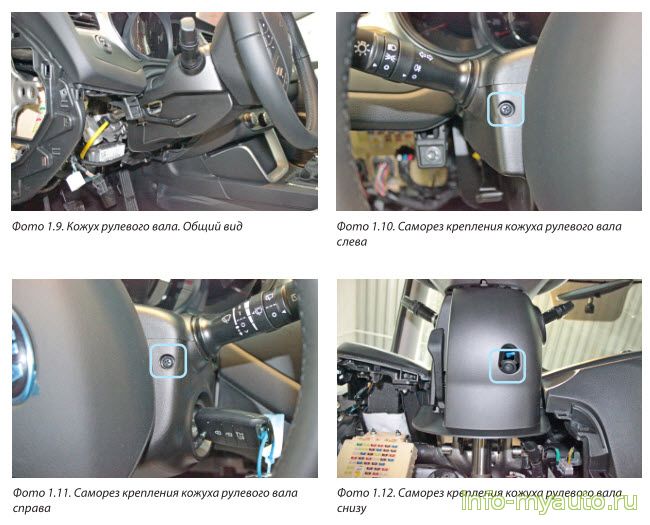

Для доступа к жгуту разъёма замка зажигания снять кожух рулевого вала. Для этого необходимо отвернуть два самореза слева и справа от рулевого вала и саморез снизу, снять верхнюю часть кожуха, а затем снять нижнюю его часть (крепление на защёлках).

Разбираем панель Киа Сид

Разбираем панель Киа Сид

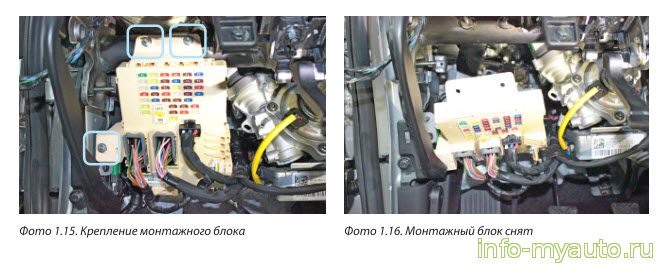

Снять монтажный блок предохранителей. Для этого необходимо отвернуть три гайки его крепления и вынуть его на себя и вниз.

Точки подключения Киа Сид

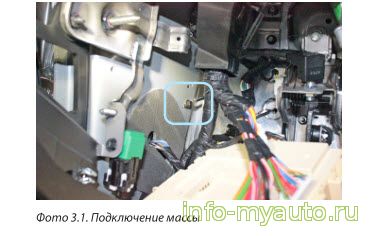

Подключение массы за монтажным блоком предохранителей в штатное место.

подключение массы киа сид

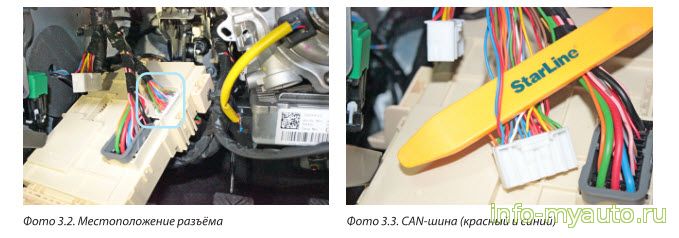

Подключение шины СAN-А в жгуте разъёма на задней стороне монтажного блока предохранителей

Can киа сид

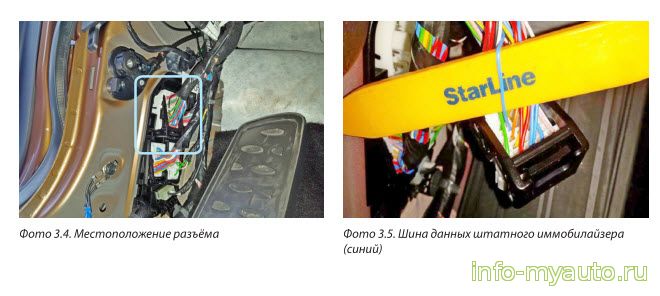

Для временного отключения штатного иммобилайзера в режиме автозапуска выполнить подключение LIN-шины (бело-красный провод разъёма Х7) к синему проводу шины данных в жгуте верхнего разъёма в левой кик-панели.

штатный иммо Киа Сид

В жгуте этого же разъёма выполнить подключение контроля работы двигателя в режиме автозапуска и педали тормоза на Киа Сид с АКПП

контроль работы двигателя Сид

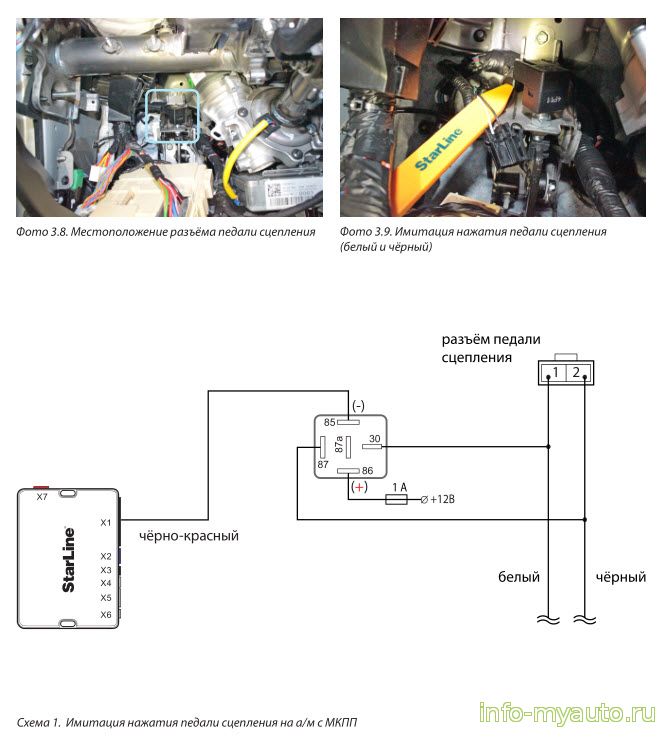

На Киа Сид с МКПП для имитации нажатия педали сцепления в режиме автозапуска выполнить подключения в жгуте разъёма концевика педали согласно Схеме 1.

автозапуск МКПП Киа СИД

подключение автозапуска Киа Сид

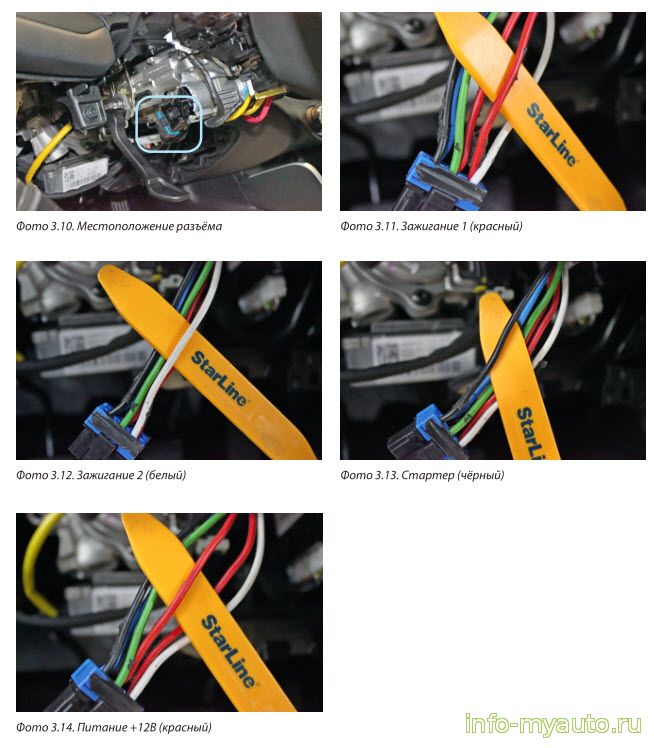

В жгуте разъёма замка зажигания подключить автозапуск двигателя, питание и силового модуля автозапуска.
