Устанавливаем сигнализацию на Geely Emgrand X7 с 2016 года

  • 942 Просмотра

Схема установки на Эмгранд х?

Точки подключения на Geely Emgrand X7 рестайлинг с 2016 года в комплектации С Акпп или Механичекой коробкой

Устанавливаем с автозапуском двигателя Cтарлайн а93 кан с датчиком удара и наклона, обход штатного иммобилайзера через BP3

Разбираем салон Emgrand X7

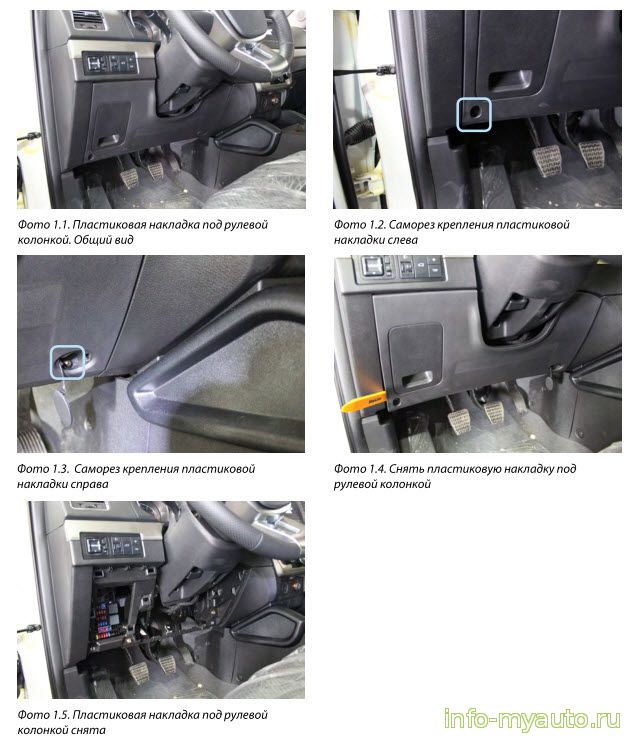

Для доступа к блоку ВСМ снять пластиковую накладку под рулевой колонкой (крепление на двух саморезах и защёлках).

Разбираем салон Emgrand X7

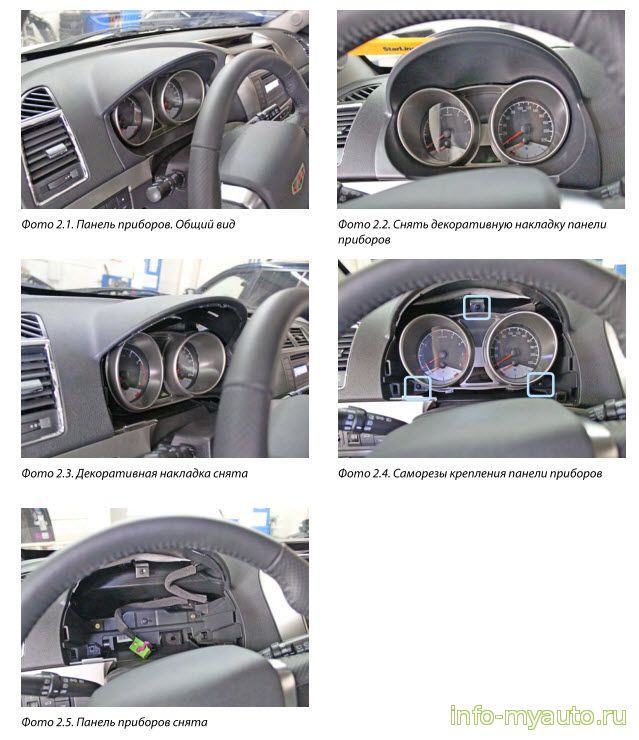

Снять панель приборов. Для этого необходимо сначала снять декоративную накладку панели приборов (крепление на защёлках). Затем отвернуть три самореза крепления панели приборов и вынуть её, отсоединив разъём.

Разбираем салон Emgrand X7

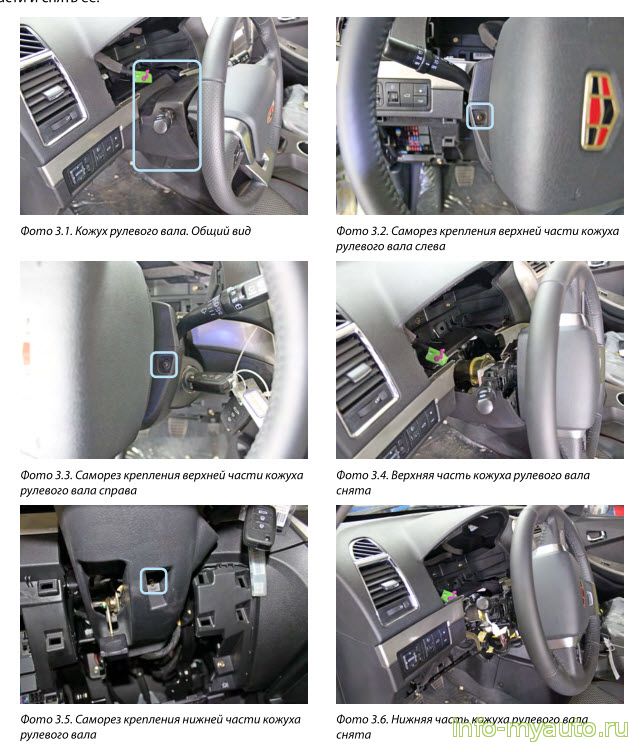

Для доступа к жгуту разъёма замка зажигания снять кожух рулевого вала. Для этого отвернуть два самореза крепления верхней его части и снять её. Затем отвернуть саморез крепления нижней его части и снять её.

Разбираем салон Emgrand X7

Подключение сигнализации на Emgrand X7

Подключение массы

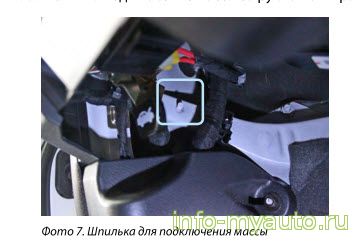

Подключение массы за ручкой отпирания капота.

Подключение шины СAN

Подключение шины СAN-А в жгуте чёрного разъёма блока BCM.

Подключение управления сигналами поворотов

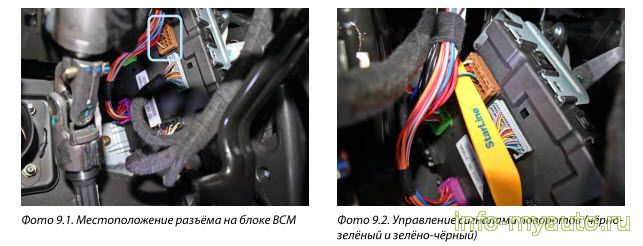

Подключение управления сигналами поворотов (зелёно-чёрный и зелёно-жёлтый провода разъёма Х2) в жгуте коричневого разъёма блока ВСМ.

Подключение управления центральным замком

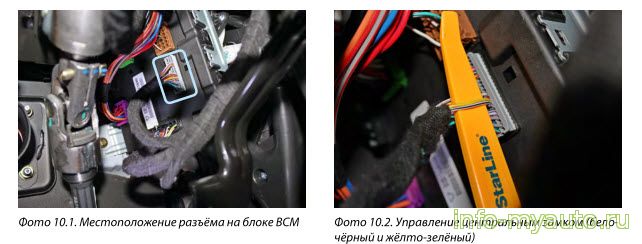

Подключение управления центральным замком (зелёный и синий провода разъёма Х1) в жгуте серого разъёма блока ВСМ.

Для обхода штатного иммобилайзера вынуть элемент питания из ключа и поместить ключ в модуль обхода иммобилайзера

подключить автозапуск двигателя

В жгуте разъёма замка зажигания подключить автозапуск двигателя, питание и силового модуля автозапуска. Данные соединения рекомендуется выполнять методом пайки.
