Сигнализация на Шкоду Рапид

рапид точки подключения сигнализации

Установка сигнализации с автозапуском Skoda Rapid с Can шиной

К сожалению обход штатного иммо на Рапиде требует метки, поэтому в обходчик нужно установить дополнительный ключ с меткой

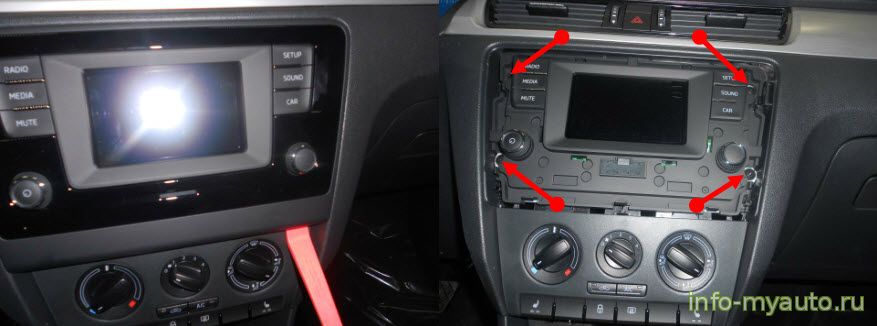

Разбираем салон Рапида

Снять накладку  аудиосистемы (крепление на клипсах).

Разбираем салон Рапида

Открутить 4-е болта крепления аудиосистемы и вынуть ее.

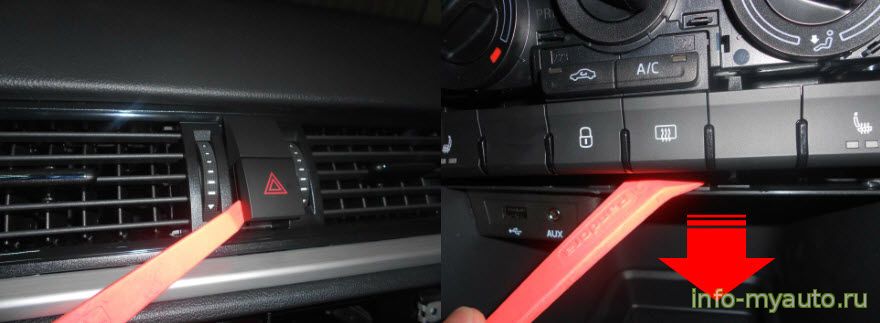

Вынуть кнопку аварийной сигнализации

Разбираем салон Рапида

Снять нижнюю накладку панели климат-контроля.

Демонтировать кожух рулевого колеса

 Демонтировать кожух рулевого колеса.

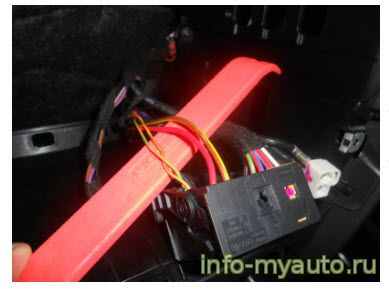

Подключение к CAN Шкода Рапид

Подключение к CAN Шкода Рапид

Провод                    красного цвета- 12 В
Провод                    коричнево-желтого
цвета- масса оранжево-белый - к  оранжево-зеленому- CAN(High);
оранжево-черный - к  оранжево-коричневому- CAN(Low).

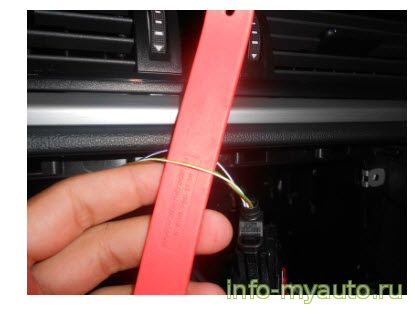

Подключение аварийной сигнализации

Подключение аварийной сигнализации рапид

Управление аварийной сигнализацией импульсное, минус. Провод бело-зеленого цвета

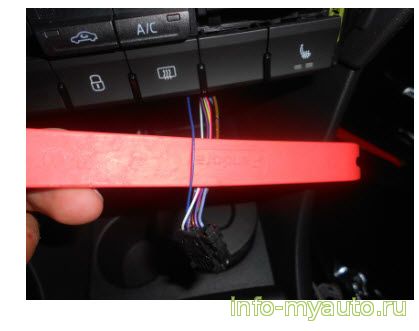

Подключение центрального замка

Подключение центрального замка Skoda Rapid

Для управления центральным замком, подключится к проводу синего цвета, управление минус

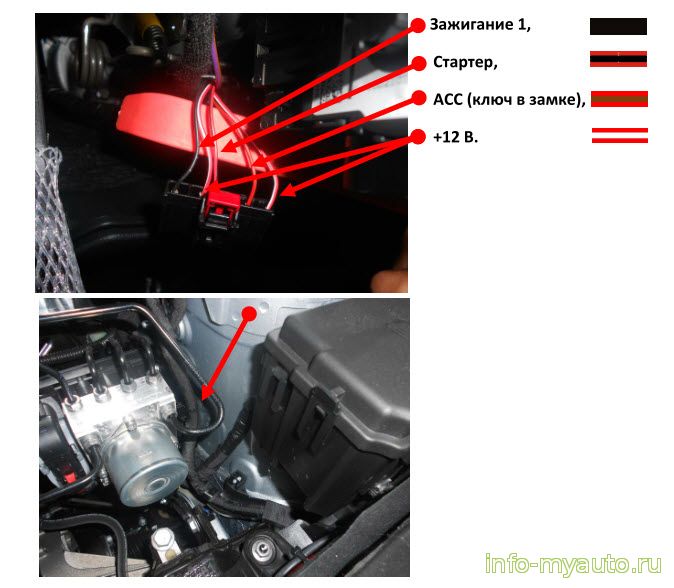

Подключение автозапуска Шкода Рапид

Подключение автозапуска Шкода Рапид

Управление по плюсу.

Для подключения цепи стартера в обход имитации педали сцепления или тормоза, необходимо использовать силовой провод красно-черного цвета, подключение возможно в жгуте.

Для имитации работы штатного иммобилайзера во время автозапуска нужно использовать обходчик. Подключение доступно в азрыв провода зеленого цвета
