Рено Каптур установка сигнализации - бесключевой обходчик

  • 3114 Просмотров

рено каптур сигнализация с автозапуском

Точки подключения сигнализации на Renault Kaptur

Устанавливаем Pandora DX 90L с автозапуском двигателя и обходчиком по CAN. Метка ключа копируется по технологии immo CLONE

Подключение к CAN Рено Каптур

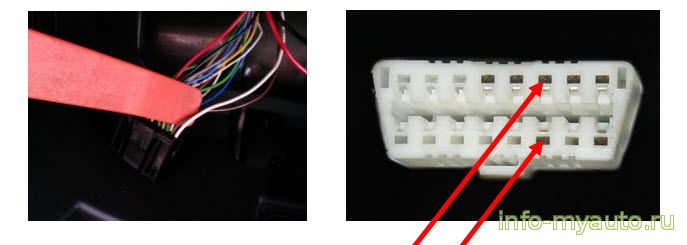

Подключение к CAN Рено Каптур

Витая пара CAN-шины находится в жгуте диагностического разъема OBD-II в разъеме приборной панели или блока BCM.

Подключитесь к витой паре в следующей последовательности:
 оранжево-белый - к  белому, 6 пин ( CAN-H);
 оранжево-черный - к  коричневому, 14 пин  ( CAN-L).

Подключение питания: +12В

Подключение  проводов за приборной панелью или на блоке BCM:
 красный провод (+12В).
Черный масса.

Подключение автозапуска Каптур

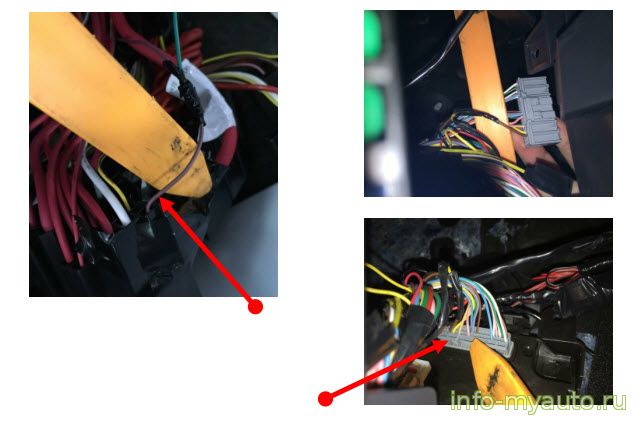

Подключение автозапуска Каптур

На блоке смарт доступа три желтых провода в сером разъёме -  зажигание1, управление отрицательным потенциалом.
Для контроля зажигания подключите аналоговый вход.

К стартеру подключаемся к управляющему проводу силового реле управления стартера под капотом, коричнево-черный провод управление отрицательным потенциалом.

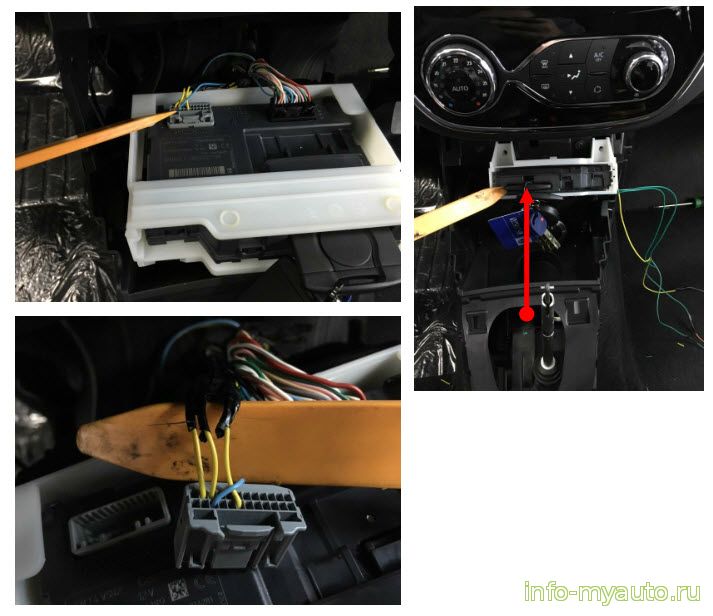

Подключение автозапуска Каптур

Или на  блоке BCM контакт 3 разъема S2

В настройках  Автозапуск сигнализации, Обходчик штатного иммобилайзера разрешите пункт Обходчик штатного иммобилайзера по CAN.
