Установка сигнализации на Шевроле Авео т300

  • 1611 Просмотров

сигнализация шевроле авео т300

Схема установки сигнализации с автозапуском на Шевроле Авео Т300 с 2012 года, в кузове седан или хетч.  Точки подключения подойдет на модель Шевроле Кобальт или аналог Равон Р4

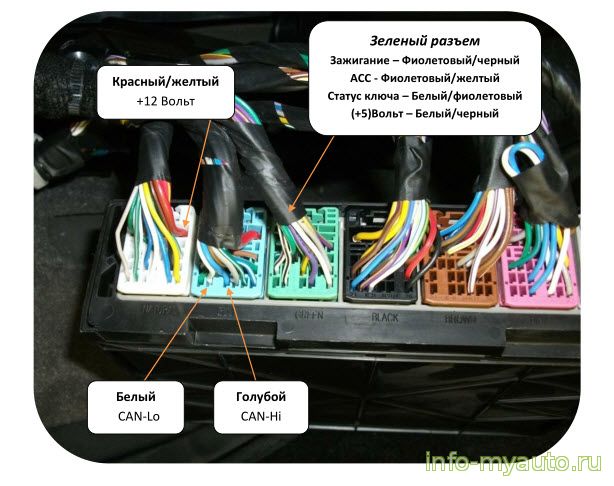

Подключение CAN-шины Chevrolet Aveo

Голубой (X2/24 голубой разъем BCM)
Белый (X2/23 голубой разъем BCM)

Подключение CAN-шины Chevrolet Aveo

К сирене (красный провод)
Фиолетовый/черный (X3/6  зеленый разъем BCM)
К установленному концевику капота
Соединить с кузовом автомобиля
Соединить с клеммой +12 Вольт АКБ

Подключение автозапуска на Авео 2

Соединить с клеммой +12 Вольт АКБ
Фиолетовый/черный (X3/6  зеленый разъем BCM)
Фиолетовый/желтый (X3/5 зеленый разъем BCM)

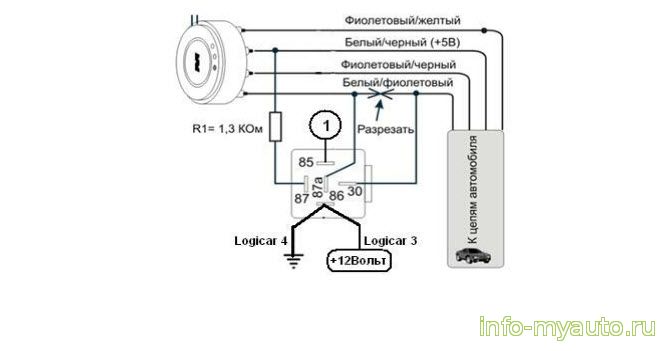

 Для корректного включения стартера автомобиля в режиме автозапуска, необходимо включение стартера выполнить по следующей схеме:

Подключение автозапуска на Авео 2



После завершения режимов автоматического запуска, резервирования, поддержки зажигания в Авео Т300 может остаться включенной штатная магнитола. Что бы выключить магнитолу необходимо сымитировать открытие двери водителя. Для этой цели необходимо подключить к проводу концевика двери водителя (серый), который находится в жгуте проводов, выходящих из двери водителя.

Управлять ЦЗ Шевроле Авео можно двумя способами:

По аналогу

Открыть ЦЗ Коричневый/белый (голубой разъем BCM)
Вход реле ЦЗ Масса
Закрыть ЦЗ Коричневый/желтый (голубой разъем BCM)
Вход реле ЦЗ Масса

По CAN-шине

Открыть ЦЗ Коричневый/белый (голубой разъем BCM)
