Ниссан Мурано z52 установка сигнализации

  • 950 Просмотров

сигнализация на ниссан мурано z52

Схема установки сигнализации на Nissan Murano в кузове Z52 с 2016 года

Устанавливаем охранную систему с автозапуском двигателя Pandora DX 90L и бесключевым обходом

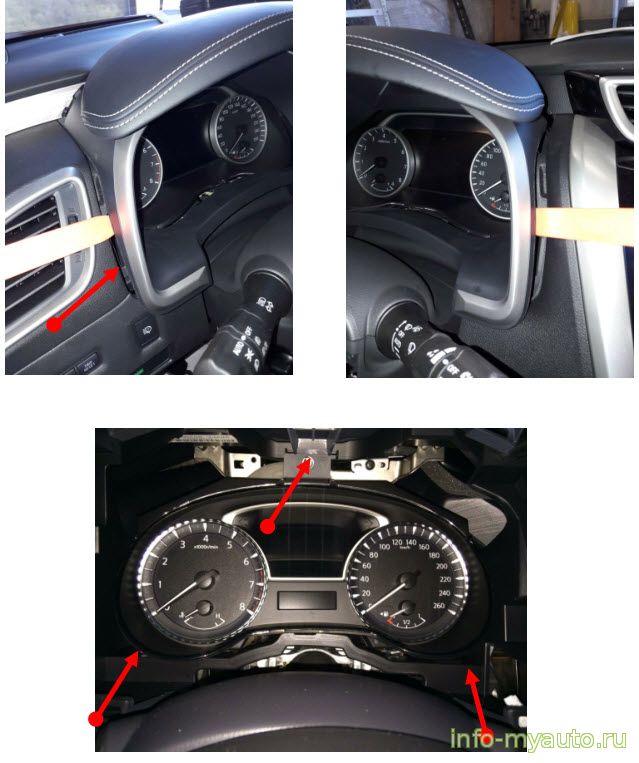

Разбираем панель Мурано

Для демонтажа приборной панели требуется снять накладку перед панелью, затем открутить три винта держащую её.

Разбираем панель Мурано

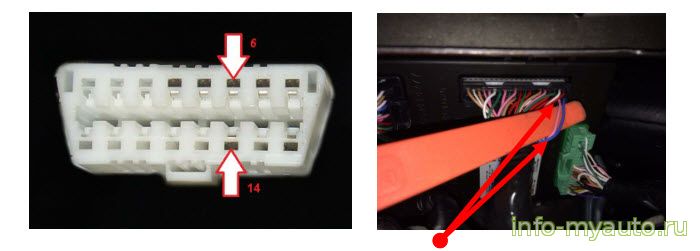

 Подключение к CAN-шине Мурано Z52

Витая пара CAN-шины находится в жгуте блока BCM за приборной панелью или разъема OBD II.

Подключение к CAN-шине Мурано Z52

Подключитесь к витой паре в следующей последовательности:
 оранжево-белый   - к        синий  ( CAN-H), 6 контакт OBD II.
 оранжево-черный - к        розовый  ( CAN-L), 14 контакт OBD II.

Для подключения +12В.

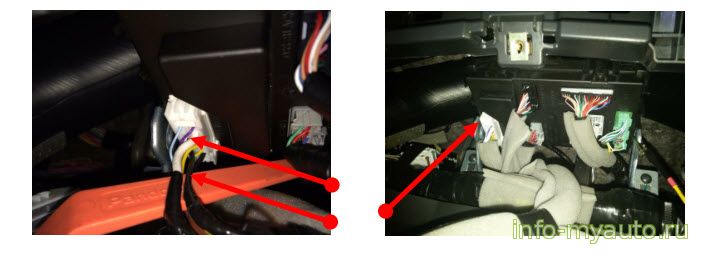

Подключение питания: +12В. мурано

Подключите проводов: красный  провод  -   к белому  (+12В) в белом разъеме блока BCM.
Масса подключается к черному проводу в белом разъеме блока BCM.

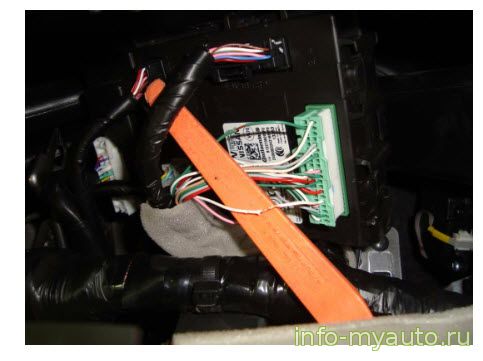

Подключение к аварийке

Световая сигнализация подключается слаботочным каналом в жгуте проводов зеленого разъёма блока управления кузовом, который находится за панелью приборов.

Подключение к аварийке

Аварийная световая сигнализация – белый. Управление осуществляется отрицательным потенциальным сигналом.

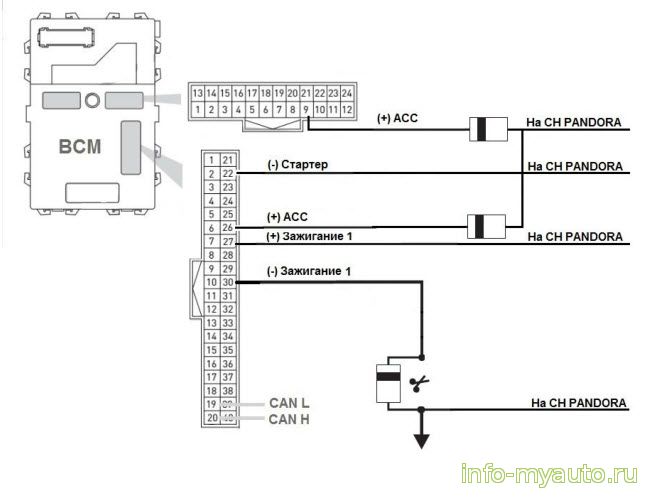

Подключение автоматического запуска на Мурано Z52

Обход штатного иммобилайзера происходит по can.Для реализации автоматического запуска требуется подключиться к  силовым цепям системы пуска автомобиля.

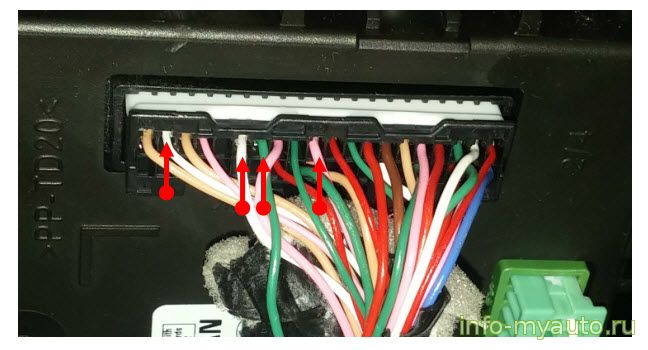

Подключение автоматического запуска на Мурано Z52

Основные подключения производятся в черном разъеме.

Подключение автоматического запуска на Мурано Z52

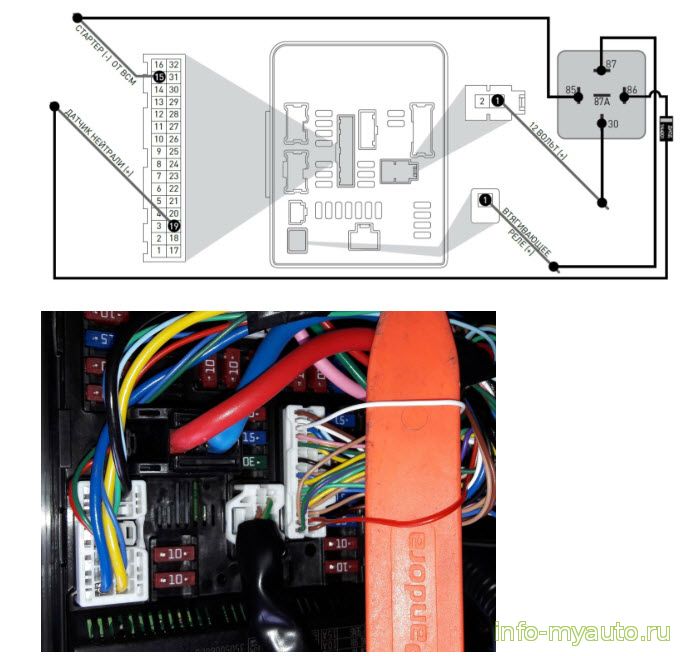

Для управления стартером

Для управления стартером

Для управлением стартера, необходимо дополнительно подключить реле в блоке предохранителей под капотом. Провод управления реле красно идет от блока BCM, чтобы не протягивать под капот управляющий провод реле стартера от базового блока сигнализации мы подключаемся к штатному проводу управления реле стартера. Белый провод выход состояния датчика положения нейтрали подключается к реле, положительный потенциал
