Замена ремня ГРМ на Iveco Daily 2000-2005

Замена ремня ГРМ на Iveco Daily

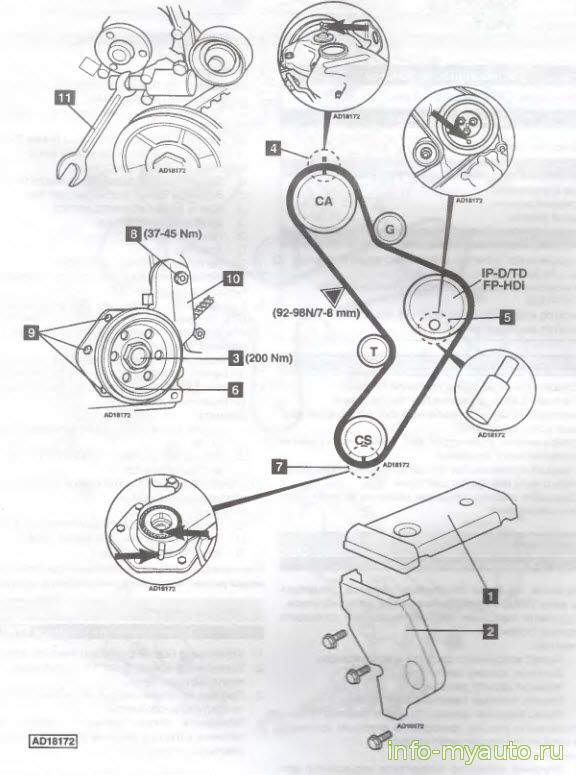

Метки ГРМ на  Iveco Daily с 2000 по 2005 год

мотор 2,8 D/TD и HDi модификации 8140.43C, 8140.43S, 8140.63



Специальный инструмент
Установочный палец ТНВД Iveco №99360608.

Периодичность замены Замена - через 90 000 км (с МКПП)
Обрыв ремня Повреждение двигателя - ДА

Снимаем ремень ГРМ Iveco Daily

1 Поднимите переднюю часть автомобиля и установите опорные стойки.

2. Снимите:

□ Верхнюю и боковые противошумовые крышки двигателя.

□ Верхний воздуховод.

□ Верхнюю крышку (1) двигателя.

□ Ремни привода навесных агрегатов.

□ Верхнюю крышку (2) ремня ГРМ.

3. Проверните коленчатый вал в положение замены ремня. Проверьте совмещение метки (4) распредели-тельного вала с репером на клапанной крышке

4. Кроме HDi: заведите в зубчатый шкив ТНВД установочный палец (5). Если палец установить не удается проверните коленчатый вал на один оборот.

На двигателе HDi угловой синхронизации вала ТНВД с коленчатым валом не требуется

5. Снимите:

□ Болт (3) шкива коленчатого вала.

□ Шкив (6) коленчатого вала.

6 Убедитесь в том, что установочный штифт зубчатого шкива (7) коленчатого вала совпадает с выступом в нижней крышке ремня ГРМ.

7.    Снимите:

□ Гайку (8) натяжителя.

□ Болты (9) нижней крышки ремня ГРМ.

□ Нижнюю крышку (10) ремня ГРМ.
8. С помощью рычага отведите натяжитель от ремня Зафиксируйте плунжер (11) натяжителя рожковым ключом.
9.    Снимите ремень привода ГРМ.

Установка ремня Iveco Daily

1 Временно установите нижнюю крышку (10) ремня ГРМ. Убедитесь в том, что установочный штифт зубчатого шкива (7) коленчатого вала совпадает с выступом в нижней крышке ремня ГРМ.

3. Проверьте совмещение метки (4) с репером.

4. Кроме HDi: проверьте правильность установка пальца (5).

5. Наденьте ремень против часовой стрелки, начиная от коленчатого вала, без слабины между зубчатым шкивами.

6. Затяните болты (9) крепления нижней крышки (10) ремня ГРМ
7. Установите гайку (8) натяжителя. Затяните гайку от руки.
8. Установите шкив (6) коленчатого вала.
9. Установите болт (3) шкива коленчатого вала. Затяни-* болт от руки.
10. Снимите:

□ Ключ (11) натяжителя.

□ Палец (5) ТНВД (кроме HDi).

11. Медленно проверните коленчатый вал на два оборота в направлении нормального вращения

12. Совместите установочную метку (4) с репером.

13. Убедитесь в том, что установочный штифт зубчатого: шкива (7) коленчатого вала совпадает с выступом на нижнеи крышке ремня ГРМ.

14. Проверьте возможность свободной установки пальца (5) ТНВД.

15. Приложите к болту (3) шкива коленчатого вала момент 30 Нм, натяните ремень.

16. Затяните гайку (8) натяжителя моментом 37 - 45 Н м

17. Затяните болт (3) шкива коленчатого вала моментом 37-45 н м.

18. Нажмите на ремень в месте, указанном стрелкой, усилием 92 - 98 Н: прогиб ремня должен быть в предела» 7-8 мм

19. Установите на место снятые детали.
