Замена ГРМ KIA Cerato, Carens, Sportage 2,0 Двигатель G4GC

  • 9328 Просмотров
Замена ГРМ KIA Cerato

Замена ГРМ KIA Cerato 2,0 - Carens 2,0 CWT - Sportage 2,0

Год_2004-2007

Двигатель G4GC

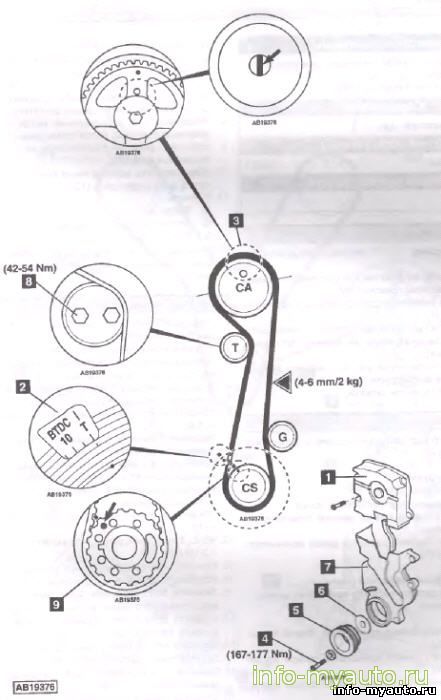

Снятие ремня KIA Cerato


Примечание (двигатели с изменяемыми фазами газораспределения): перед снятием ремня привода ГРМ нанесите метки мелом или краской на звездочки распределительных валов и регуляторы распределительных валов.

1.    Вывесите переднюю часть автомобиля и установите опорные стойки.

2.    Снимите;

□    Верхнюю крышку двигателя.

□    Правое переднее колесо.

□    Правый подкрылок.

3.    Вывесите двигатель.

4.    Снимите промежуточный кронштейн правой опоры двигателя.

5- Ослабьте болты шкива насоса охлаждающей жидкости. 6. Снимите:

□    Дополнительные приводные ремни,

□    Шкив насоса охлаждающей жидкости.

□    Верхнюю крышку ремня привода ГРМ (1).

7.    Проверните коленчатый вал по часовой стрелке до ВМТ поршня первого цилиндра. Убедитесь, что установочные метки совмещены (2).

8.    Убедитесь, что отверстие звездочки распределительного вала совмещено с меткой на крышке подшипника распределительного вала (3).

9.    Если нет: проверните коленчатый вал на один оборот

10.    Снимите:

□    Болт шкива коленчатого вала (4).

□    Шкив коленчатого вала (5).

□    Направляющую шайбу звездочки коленчатого вала (6).

□    Нижнюю крышку ремня привода ГРМ (7).

11.    Ослабьте болт ролика натяжителя (8).

12.    Снимите ремень привода ГРМ.

Если ремень будет использован повторно, пометьте мелом направление вращения на ремне.


Установка ремня KIA Cerato


1.    Проверьте плавность работы ролика натяжителя и направляющего ролика. Замените при необходимости.

2.    Убедитесь, что отверстие звездочки распределительного вала совмещено с меткой на крышке подшипника распределительного вала (3).

3.    Убедитесь, что установочные метки совмещены (9)

4.    Наденьте ремень против часовой стрелки, начиная со звездочки коленчатого вала.

5.    Убедитесь, что ремень туго натянут между звездочками

6.    С усилием прижмите ролик натяжителя к ремню при» вода ГРМ, чтобы натянуть ремень.

7.    Слегка затяните болт ролика натяжителя (8).

8.    Плавно проверните коленчатый вал по часовой стрелке так, чтобы два зуба звездочки распределительного вала прошли за установочную метку.

9.    Поверните натяжитель против часовой стрелки для натяжения ремня, Используйте ключ-шестигранник.

10.    Затяните болт ролика натяжителя (8). Момент затяжки: 42-54 Нм.

11.    Нажмите на ремень с усилием 2 кг. Ремень должен прогнуться на 4-6 мм.

12.    Если нет: отрегулируйте положение ролика натяжителя.

13.    Проверните коленчатый вал на два оборота по часовой стрелке.

14.    Убедитесь, что отверстие звездочки распределительного вала совмещено с меткой на крышке подшипника распределительного вала (3).

15.    Убедитесь, что установочные метки совмещены (9).

16.    Установите детали в порядке, обратном снятию.

17.    Затяните болт шкива коленчатого вала (4). Момен-затяжки: 167-177 Нм.
