Замена ГРМ Ford Fiesta, Escort, Mondeo

Замена ГРМ Ford Fiesta Год 1996-2002

Двигатель RFN, RTJ, RTK, RVA, RFK, RKD


Периодичность замены

Ремень привода ГРМ: до 1997 г. - замена через 64 ООО км или 5 лет. с 1998 г. - замена через 112000 км или 5 лет (64 000 при тяжелых условиях эксплуатации).

Ремень привода ТНВД: до 1997 г. - замена через 64 ООО км с 1998 г. - замена через 112 000 км (64 000 км при тяжелых условиях Эксплуатации)-

Обрыв ремня Повреждение двигателя - ДА


Снятие ремня Ford Fiesta


Примечание: начинайте проверку или замену рем-ня не раньше, чем через 4 часа после остановки двигателя.

1.    Поднимите автомобиль и установите его на опорные стойки.

2.    Mondeo: слейте охлаждающую жидкость.

3.    Снимите:

□    Правое переднее колесо.

□    Нижнюю внутреннюю панель правого крыла.

□    Нижнюю защиту двигателя.

□    Ремни привода навесных агрегатов и натяжитель.

□    Крышку генератора (Mondeo).

□    Генератор (Fiesta).

□    Шкив насоса гидроусилителя руля.

4.    Подведите под двигатель временную опору.

5.    Снимите:

□    Правую опору двигателя.

□    Кронштейн правой опоры двигателя.

□    Реактивную тягу двигателя.

□    Расширительный бачок (Mondeo).

6.    Mondeo: отсоедините шланг от водяного насоса

7.    Снимите:

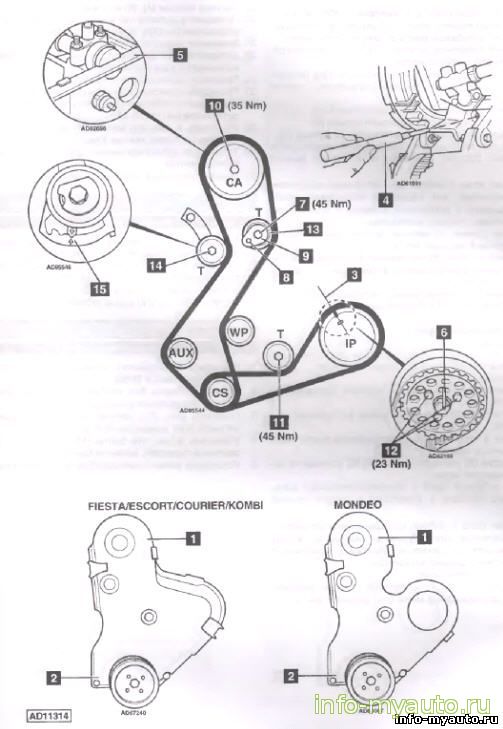

□    Крышки (1) и (2) ремня привода ГРМ.

□    Крышку головки блока цилиндров.

8.    Проверните коленчатый вал до установки прорези (3) на зубчатом шкиве ТНВД в положение "11 часов".

9.    Выверните из блока цилиндров заглушку и заведите на ее место палец (4).

10.    Доверните вал двигателя до касания противовесом коленчатого вала пальца (4).

11.    Удерживая ключом №15-030-А распределительный вал, ослабьте болт (10) крепления зубчатого шкива.

12.    Заведите в прорезь торца распределительного вала установочную планку (5).

13.    В отверстие (6) зубчатого шкива ТНВД установите палец №23-029 (ТНВД Bosch, модели баз наддува) или сверло диаметром 6 мм (ТНВД Lucas, модели с наддувом).

14.    Ослабьте болт (7) натяжителя.

15.    Отведите натяжитель от ремня (поворот против часовой стрелки).

16.    Снимите и выбросите ремень привода ГРМ. Примечание независимо от пробега повторная ус тановка ремня не допускается,

Установка ремня Ford Fiesta



Ремень привода ГРМ


Примечание: обратитесь к дилерам FORD за модифицированной нижней крышкой ремня во избежание возможного попадания грязи в зону работы ремня.

1.    Проверьте состояние роликов (13) и (14) натяжителей, замените при необходимости.

2.    Прокрутите оба ролика на подшипниках При наличии ненормального шума и неровного вращения - замените подшипник.

3.    Проверьте правильность установки планки (5).

4.    Проверьте правильность установки пальца (6).

5.    Проверьте установку коленчатого вала по пальцу (4).

6.    Сбейте зубчатый шкив с распределительного вала, установив бородок в отверстие в задней крышке ремня.

Примечание: если в задней крышке ремня отсутствует отверстие, то заведите отвертку между задней крышкой и зубчатым шкивом и осторожно сбейте заднюю крышку молотком.

7.    Наденьте ремень по меткам направления вращения без слабины в ведущей ветви.

8.    Поверните кулачок (9) натяжителя в положение "9 часов", установив шестигранник в отверстие (8). Затяните болт натяжителя.

9.    Удерживая распределительный вал ключом №15-030-А, затяните болт (10) зубчатого шкива.

10.    Удалите:

□    Установочную планку (5).

□    Пальцы (4) и (6).

11.    Проверните коленчатый вал на шесть оборотов до положения метки (3) ТНВД в позицию "11 часов".

12.    Установите палец (4).

13.    Доверните коленчатый вал до касания противовесом пальца (4).

14.    Ослабьте болт (10) зубчатого шкива распределительного вала.

15.    Заведите в прорезь торца распределительного вала установочную планку (5).

16.    В отверстие (6) зубчатого шкива ТНВД установите соответствующий палец.

17.    Сбейте зубчатый шкив с распределительного вала, установив бородок в отверстие в задней крышке ремня.

Примечание: если в задней крышке ремня отсутствует отверстие, то заведите отвертку между задней крышкой и зубчатым шкивом и осторожно сбейте заднюю крышку молотком.

18.    Ослабьте (7) натяжителя.

19.    Поворотом кулачка (9) по часовой стрелке, натяните ремень до совмещения меток (15) натяжителя (14).

20.    Затяните болт (7) моментом 45 Н-м.

21.    Удерживая распределительный вал, затяните болт (10) моментом 35 Н-м.

22.    Удалите пальцы (4), (6) и планку (5).

23.    Проверните коленчатый вал на четыре оборота до положения метки (3) в позиции "11 часов".

24.    Заверните палец (4) в блок цилиндров.

25.    Доверните вал двигателя до касания противовесом коленчатого вала пальца (4).

26.    Проверьте возможность установки планки (5).

27.    Проверьте возможность установки пальца (6).

28.    Если приспособления установить не удается - повторите операции п.п. 10-27.

29.    Убедитесь в том, что метки (15) натяжителя (14) разошлась не более, чем на 3 мм.

30.    Установите демонтированные детали в порядке, обратном снятию.

31.    Mondeo: Заполните систему охлаждения.


Снятие ремня

Ремень привода ТНВД

1.    Снимите ремень привода ГРМ, как описано выше.

2.    Установите в зубчатый шкив ТНВД палец (6).

3.    Ослабьте болт (11) натяжителя. Отодвиньте натяжи-тель от ремня и слегка затяните болт.

4.    Снимите ремень привода ТНВД.

5.    Ослабьте болты (12) венца зубчатого шкива.

Установка ремня

Ремень привода ТНВД

1.    Проверьте правильность установки пальцев (4) и (6) коленчатого вала и ТНВД.

2.    Наденьте ремень без слабины в ведущей ветви по меткам направления вращения,

3.    Ослабьте болт (11) натяжителя, натяните ремень и затяните болт моментом 45 Н-м.

4.    Убедитесь в том. что болты (12) не касаются стенок овальных прорезей, затяните болты.

5.    Установите ремень привода ГРМ, как описано выше.
