Замена ГРМ Citroen C5

Замена ГРМ Citroen C5 - C6 2,2 HDi 2006-2008

Двигатель 4HT (DW12BTED4)


Снятие ремня Citroen C5


1.    Вывесите переднюю часть автомобиля и установите опорные стойки.

2.    Снимите:

□    Верхнюю крышку двигателя.

□    Защиту двигателя.

□    Правое переднее колесо.

□    Правый подкрылок.

□    Дополнительный приводной ремень. Используйте специнструмент №(-).0188.2701.

□    Нижнюю реактивную тягу.

3.    Отсоедините и заглушите топливные трубки высокого давления. Используйте специнструмент №(-).0188.Т или (-J.0194.T.

4.    Вывесите двигатель.

5.    Снимите:

□    Расширительный бачок системы охлаждения. Примечание: НЕ ОТСОЕДИНЯЙТЕ шланги.

□    Промежуточный кронштейн правой опоры двигателя и верхнюю реактивную тягу двигателя.

6.    Сдвиньте в сторону жгут проводов (на крышке ремня привода ГРМ),

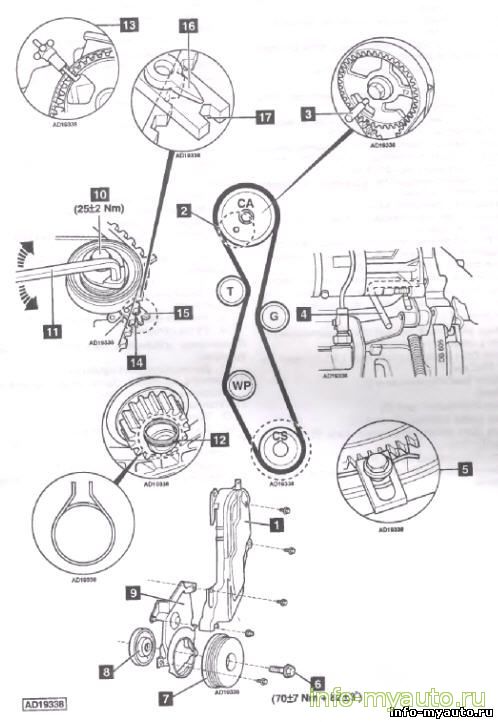

7.    Снимите верхнюю крышку ремня привода ГРМ (1).

8.    Проверните коленчатый вал по часовой стрелке в положение установки.

9.    Убедитесь, что установочная метка звездочки распределительного вала находится в положении"7 часов" (2).

10.    Вставьте:

□    Фиксатор звездочки распределительного вала (3) Специнструмент №(-).0188.М.

□    Фиксатор маховика (4). Специнсгрумент №(-).0188.Х.

11.    Установите фиксатор маховика (5). Специнструмент №(-).0188.F.

12.    Снимите:

□    Болт шкива коленчатого вала (6).

□    Шкив коленчатого вала (7).

13.    Отсоедините разъем датчика положения коленчатого вала (СКР).

14.    Снимите:

□    Датчик положения коленчатого вала

□    Ротор датчика (8).

□    Нижнюю крышку ремня привода ГРМ (9). Примечание: убедитесь, что ротор датчика не поврежден.

□    Фиксатор маховика (5).

15.    Ослабьте болт ролика натяжителя (10).

16.    Поворачивая ролик натяжителя, отведите его от ремня Используйте ключ-шестигранник (11).

17.    Снимите ремень привода ГРМ.

Установка ремня Citroen C5


1.    Проверьте плавность работы ролика натяжителя и направляющего ролика.

2.    Проверьте плавность работы звездочки насоса охлаждающей жидкости.

3.    Убедитесь, что звездочка коленчатого вала свободно перемещается на шпонке.

4.    Убедитесь, что фиксатор маховика установлен правильно (4).

5.    Убедитесь, что фиксатор звездочки распределительного вала установлен правильно (3).

6.    Отцентрируйте звездочку коленчатого вала. Используйте специнструмент №(-).0188.АН (12).

7.    Закрепите ремень привода ГРМ на звездочке распределительного вала с помощью зажима (13). Используйте специнструмент №(-).0188.AD.

8.    Наденьте ремень привода ГРМ в следующем порядке:

□    Направляющий ролик.

L) Звездочка коленчатого вала.

□    Звездочка насоса охлаждающей жидкости.

□    Ролик натяжителя.

9.    Убедитесь, что ремень туго натянут между звездочкой распределительного вала и направляющим роликом.

10.    Снимите специнструменты (12) и (13).

11.    Поворачивайте ролик натяжителя против часовой стрелки, пока указатель не займет положение, показанное на рисунке (14). Используйте ключ-шестигранник (11).

Примечание: указатель натяжителя перемещается от выреза в опорной пластине (15).

12.    Затяните болт ролика натяжителя (10). Момент затяжки: 25±2 Нм.

13.    Установите фиксатор маховика (5).

14.    Установите:

□    Шкив коленчатого вала (7).

□    Болт шкива коленчатого вала (6).

15.    Затяните болт шкива коленчатого вала (6). Момент затяжки: 70±7 Нм.

16.    Снимите специнструменты (3), (4) и (5)

17.    Проверните коленчатый вал на 10 оборотов по часовой стрелке.

18.    Установите:

□    Фиксатор маховика (4).

□    Фиксатор звездочки распределительного вала (3)

□    Фиксатор маховика (5).

19.    Ослабьте:

□    Болт шкива коленчатого вала (6).

□    Болт ролика натяжителя (10).

20.    Поверните ролик натяжителя по часовой стрелке до совмещения меток (16) и (17). Используйте ключ-шестигранник (11).

21.    Затяните болт ролика натяжителя (10). Момент затяжки: 25+2 Нм.

22.    Затяните болт шкива коленчатого вала (6). Момент затяжки: 70±7 Нм,

23.    Снимите специнструменты (3), (4) и (5).

24.    Проверните коленчатый вал на два оборота по часовой стрелке.

25.    Установите:

□    Фиксатор маховика (4).

□    Фиксатор звездочки распределительного вала (3)

□    Фиксатор маховика (5).

26.    Убедитесь, что метки ролика натяжителя совмещены (16) и (17).

27.    Если нет: повторите процедуру натяжения.

28.    Снимите:

□    Болт шкива коленчатого вала (6).

□    Шкив коленчатого вала (7).

29.    Установите:

□    Нижнюю крышку ремня привода ГРМ (9).

□    Ротор датчика (8).

Примечание: убедитесь, что ротор датчика не поврежден.

□    Датчик положения коленчатого вала.

30.    Нанесите на резьбу болта шкива коленчатого вала подходящий клей-герметик.

31.    Установите:

□    Шкив коленчатого вала (7).

□    Болт шкива коленчатого вала (6).

32.    Затяните болт шкива коленчатого вала (6). Момен-затяжки: 70±7 Нм + 82±3\

33.    Снимите специнструменты (3). (4) и (5).

34.    Установите детали в порядке, обратном снятию
