Замена ГРМ Citroen AX, Saxo , Xsara, Berlingo Двигатель CDY, CDZ, HDY, HDZ, KDX, KDY;, KFW, KFX;, К FY, KFZ, NFZ

Замена ГРМ Citroen AX, Saxo , Xsara, Berlingo


Замена ГРМ Citroen AX 1,0/1,1/1,4; AX GTi; Saxo 1,0/1,1/1,4/1,6; ZX 1,1/1,4; Xsara 1,4/1,6; Berlingo 1,1/1,4 1994-2004


Двигатель CDY, CDZ, HDY, HDZ, KDX, KDY;, KFW, KFX;, К FY, KFZ, NFZ


Периодичность замены
Замена: до 1996 г. - 115 000 км (при обычных условиях эксплуатации), 76000 км (при тяжелых условиях эксплуатации).
1997    г. - 115 000 км (при обычных условиях эксплуатации), 86000 км (при тяжелых условиях эксплуатации).
1998    г. - 128 000 км (при обычных условиях эксплуатации), 76000 км (при тяжелых условиях эксплуатации).
1999    - 2000 г. - 120 000 км (при обычных условиях эксплуатации), 96000 км (при тяжелых условиях эксплуатации).
с 2000 г. - 120 000 км или 10 лет (при обычных условиях эксплуатации), 96000 км или 10 лет (при тяжелых условиях эксплуатации).

Снятие ремня

Примечание: AX/Saxo/ZX - до начала замены ремня отрегулируйте зазоры в клапанах.

1.    Поднимите перед автомобиля и установите его на опорные стойки.

2.    Снимите:

□    Правое переднее колесо.

□    Правый брызговик (ZX/Xsara).

□    Ремень привода навесных агрегатов.

□    Шкив коленчатого вала (1) (три болта).

□    Крышки (2), (3) и (4) ремня привода ГРМ

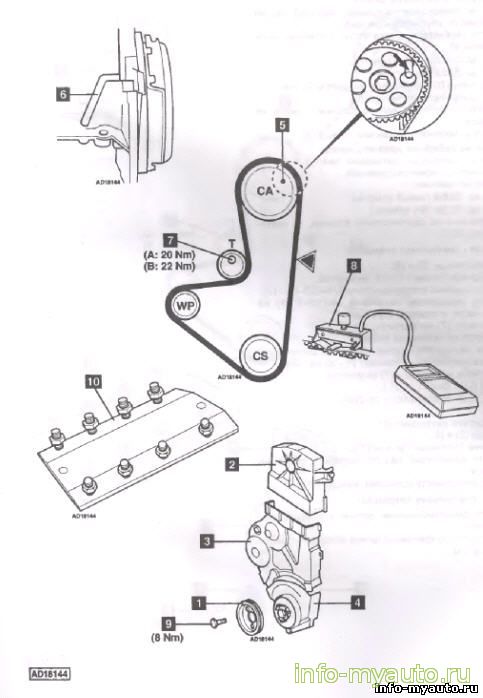

3.    Проворачивайте коленчатый вал, пока не установите пальцы №4507-Т.В. (5) распределительного вала и №4507-Т.А. (6) коленчатого вала в соответствующие отверстия.

4.    Ослабьте гайку (7) натяжителя. Сбросьте натяжение ремня. Слегка затяните гайку.

5.    Снимите ремень привода ГРМ.


Установка ремня


1.    Проверьте правильность установки пальцев (5) и (6).

2.    Наденьте ремень в следующей последовательности:

□    Коленчатый вал.

□    Распределительный вал.

□    Водяной насос.

□    Натяжитепь.

Примечание: проверьте отсутствие слабины ремня между зубчатыми шкивами распределительного и коленчатого валов. Соблюдайте направление вращения ремня согласно меткам на ремне.

3.    Ослабьте гайку (7) натяжителя.

4.    Проверните натяжитепь против часовой стрелки для создания предварительного натяжения.

5.    Затяните гайку (7) натяжителя моментом 20 И м.

6.    Удалите пальцы (5) и (6).

7.    Установите измеритель натяжения №4122-Т на ремень в месте, указанном стрелкой (8).

8.    Ослабьте гайку (7) натяжителя.

9.    Поверните натяжитель против часовой стрелки, натяните ремень до

□    45+3 ед. SEEM - AXJSaxo/ZX/Xsara (до 2001 г.)

□    31 ед. SEEM - Berlingo

□    44 ед. SEEM - Xsara (с 2001 г.)

10.    Затяните гайку натяжителя (7) моментом 20 Н-м.

11.    Снимите измеритель натяжения (8).

12.    Проверните коленчатый вал по часовой стрелке на четыре оборота.

Примечание: не вращайте коленчатый вал против часовой стрелки.

AX/SaxofZX - следующие операции:

13.    Проверьте возможность установки пальцев (5) и (6), Примечание: не забудьте удалить пальцы.

14.    Ослабьте гайку (7) натяжитепя.

15.    Слегка сбросьте натяжение ремня.

16.    Установите измеритель натяжения №4122-Т (8) на ремень в месте, указанном стрелкой.

17.    Поверните натяжитель против часовой стрелки, натяните ремень до:

□    41 ±3 ед. SEEM (новый ремень),

□    35±3 ед. SEEM (б/у ремень),

18.    Затяните гайку (7В) натяжителя моментом 22 Н м.

19.    Снимите измеритель натяжения (8),

20.    Проверните коленчатый вал по часовой стрелке на два оборота.

21.    Проверьте возможность установки пальца (6). Примечание: не забудьте удалить палец.

22.    Установите измеритель натяжения №4122-Т (8) на ремень в месте, указанном стрелкой.

23.    Проверьте натяжение.

□    51 ±3 ед. SEEM (новый ремень)

□    45±3 ед. SEEM (б/у ремень)

24.    Если натяжение не соответствует данным, то повторите пункты 13-23.

Xsara/Berfingo • следующие операции:

25.    Установите пальцы (5) и (6).

26.    Снимите крышку головки блока цилиндров.

27.    Установите съемник клапанных пружин №4533-T.Z (10).

28.    Установите измеритель натяжения №4122-Т (8) на ремень в месте, указанном стрелкой.

29.    Ослабьте гайку (7) натяжителя.

30.    Слегка сбросьте натяжение ремня.

31.    Поверните натяжитель против часовой стрелки, пока измеритель натяжения не покажет 29 - 33 ед. SEEM.

32.    Затяните гайку натяжителя (7) моментом:

□    (А) 20 И м - Xsara с 2001 г.

□    (В) 22 Н-м - Berlingo/Xsara до 2001 г.

33.    Снимите:

□    Измеритель натяжения (8).

□    Пальцы (5) и (6).

□    Съемник клапанных пружин (11).

34.    Проверните коленчатый вал по часовой стрелке на два оборота.

35.    Проверьте возможность установки пальцев (5) и (6). Все модели - следующие операции:

36.    Установите демонтированные детали в порядке, обратном снятию.

37.    Затяните болты (9) крепления шкива коленчатого вала моментом 8 Нм.
